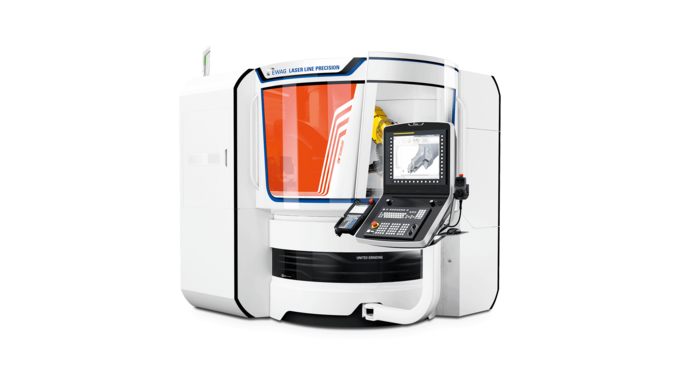

Lasermaschine LASER LINE PRECISION
All-in-One Laser Präzisionsbearbeitung von Diamantwerkzeugen

LASER LINE PRECISION

Eckdaten

Die LASER LINE PRECISION ist die perfekte Einstiegsmaschine in die Lasertechnik, um ultraharte Werkstoffe zu bearbeiten. Neueste Lasertechnik im grünen Wellenlängenbereich bietet effiziente Bearbeitungsergebnisse in den gängigen Diamantschneidstoffen wie CBN, PKD, MKD und CVD-D. Mit dem EWAG Laser Touch Machining® Prozess können komplexeste Geometrien in bester Oberflächengüte erzielt werden. Die LASER LINE PRECISION ist wohl das weltweit kompakteste Laserproduktionscenter für Diamantwerkzeuge.

Features

Mechanischer Aufbau

Das Maschinenbett besteht aus Grauguss und bietet dadurch hohe Stabilität und eine exzellente Vibrationsdämpfung.

Linearantriebe

Die LASER LINE PRECISION besitzt Linearantriebe in den Achsen X, Y, Z. Die wassergekühlten Direktantriebe können eine maximale Verfahrgeschwindigkeit von 15 m/min erreichen.

Glasmassstäbe

Die integrierten Glasmassstäbe sorgen für eine lineare Auflösung von 0,0001 mm und dadurch für äußerst hohe Positioniergenauigkeiten.

Hardware / Software
  • Vollautomatische Beschickung mittels FANUC 6-Achs-Roboter mit 24 HSK63 Plätzen für Rotativ-Werkzeuge, sowie ein Palettensystem für Wendeschneidplatten.
  • Ein Förderband getriebener Stacker erweitert die Palettenkapazität auf bis zu 8 Paletten.
  • Ungefutterte Rotationswerkzeuge können mittels Hydrodehnspannfutter aufgenommen werden.
  • Hydrodynamische Spannstation zur Aufnahme von Rotationswerkzeugen.
  • 3D-Messtaster zur exakten Positionierung und automatischer Korrektur von Einlötfehlern bei Plattenwerkzeugen.
  • Hochdynamische C-Achse mit integrierter HSK63 Werkzeugspannung.
  • Automatische Spannstation für Wendeschneidplatten.
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 440 mm
Max. Verfahrgeschwindigkeit X-Achse 5'000 mm/min
Max. Verfahrweg Y-Achse 140 mm
Max. Verfahrgeschwindigkeit Y-Achse 5'000 mm/min
Max. Verfahrweg Z-Achse 170 mm
Max. Verfahrgeschwindigkeit Z-Achse 15'000 mm/min

Laser

Wellenlänge 532 nm
Pulsfrequenz 50 - 300 kHz

Schwenkachsen

Schwenkbereich B-Achse 220 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 250 mm
Werkstückdurchmesser 200 mm
Max. Werkstückgewicht 5 kg

Linearachsen

Max. Verfahrweg X-Achse 17,323 inch
Max. Verfahrgeschwindigkeit X-Achse 197 inch/min
Max. Verfahrweg Y-Achse 5,512 inch
Max. Verfahrgeschwindigkeit Y-Achse 197 inch/min
Max. Verfahrweg Z-Achse 6,693 inch
Max. Verfahrgeschwindigkeit Z-Achse 591 inch/min

Laser

Wellenlänge 532 nm
Pulsfrequenz 50 - 300 kHz

Schwenkachsen

Schwenkbereich B-Achse 220 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 9,843 inch
Werkstückdurchmesser 0,004 - 7,874 inch
Max. Werkstückgewicht 11,0 lbs
