Lasermaschine LASER LINE ULTRA
Ultrakurzpuls-Lasertechnik für maximale Flexibilität

LASER LINE ULTRA

Eckdaten

Die Laserbearbeitungsmaschine LASER LINE ULTRA bearbeitet schonend und wärmefrei alle gängigen Schneidstoffe wie Hartmetall, CBN, Keramik, PKD, CVD-D, sowie MKD in bester Oberflächengüte und Qualität. Mit Spannmöglichkeiten von einem Durchmesser mit bis zu 200 mm und einer Länge bis zu 250 mm ist sie in ihrem Einsatzbereich sehr vielseitig und die erste Wahl, wenn ein Höchstmass an Anwendungsflexibilität gefragt ist.

Features

Mechanischer Aufbau

Das Maschinenbett besteht aus Grauguss und sorgt dadurch für hohe Stabilität und eine exzellente Vibrationsdämpfung.

Linearantriebe

Die LASER LINE ULTRA besitzt Linearantriebe in den Achsen X, Y, Z. Die wassergekühlten Direktantriebe können eine maximale Verfahrgeschwindigkeit von 15 m/min erreichen.

Glasmassstäbe

Die integrierten Glasmassstäbe sorgen für eine lineare Auflösung von 0,0001 mm und dadurch für äußerst hohe Positioniergenauigkeiten.

Hardware / Software
  • Vollautomatische Beschickung mittels FANUC 6-Achs-Roboter mit 24 HSK63 Plätzen für Rotativ-Werkzeuge, sowie ein Palettensystem für Wendeschneidplatten.
  • Ein Förderband getriebener Stacker erweitert die Palettenkapazität auf bis zu 8 Paletten.
  • Ungefutterte Rotationswerkzeuge können mittels Hydrodehnspannfutter aufgenommen werden.
  • Hydrodynamische Spannstation zur Aufnahme von Rotationswerkzeugen.
  • 3D-Messtaster zur exakten Positionierung und automatischer Korrektur von Einlötfehlern bei Plattenwerkzeugen.
  • Hochdynamische C-Achse mit integrierter HSK63 Werkzeugspannung.
  • Automatische Spannstation für Wendeschneidplatten.
Technische Daten
kg / cm
lb / inches

Linearachsen

Max. Verfahrweg X-Achse 440 mm
Max. Verfahrgeschwindigkeit X-Achse 5'000 mm/min
Max. Verfahrweg Y-Achse 140 mm
Max. Verfahrgeschwindigkeit Y-Achse 5'000 mm/min
Max. Verfahrweg Z-Achse 170 mm
Max. Verfahrgeschwindigkeit Z-Achse 15'000 mm/min

Laser

Wellenlänge 1'064 nm
Pulsfrequenz 200 - 1000 kHz

Schwenkachsen

Schwenkbereich B-Achse 220 °
Schwenkbereich C-Achse ∞ °

Werkstückdaten

Werkstücklänge 250 mm
Werkstückdurchmesser 200 mm
Max. Werkstückgewicht 5 kg

Linearachsen

Max. Verfahrweg X-Achse 17,323 inch
Max. Verfahrgeschwindigkeit X-Achse 197 inch/min
Max. Verfahrweg Y-Achse 5,512 inch
Max. Verfahrgeschwindigkeit Y-Achse 197 inch/min
Max. Verfahrweg Z-Achse 6,693 inch
Max. Verfahrgeschwindigkeit Z-Achse 591 inch/min

Laser

Wellenlänge 1,064 nm
Pulsfrequenz 200 - 1000 kHz

Schwenkachsen

Schwenkbereich B-Achse 220 deg
Schwenkbereich C-Achse ∞ deg

Werkstückdaten

Werkstücklänge 9,843 inch
Werkstückdurchmesser 0,004 - 7,874 inch
Max. Werkstückgewicht 11,0 lbs
Downloads
pdf, 4 MB
LASER LINE ULTRA
Broschüre
Download
pdf, 3 MB
LASERTECHNOLOGIE
Broschüre
Download
Videos

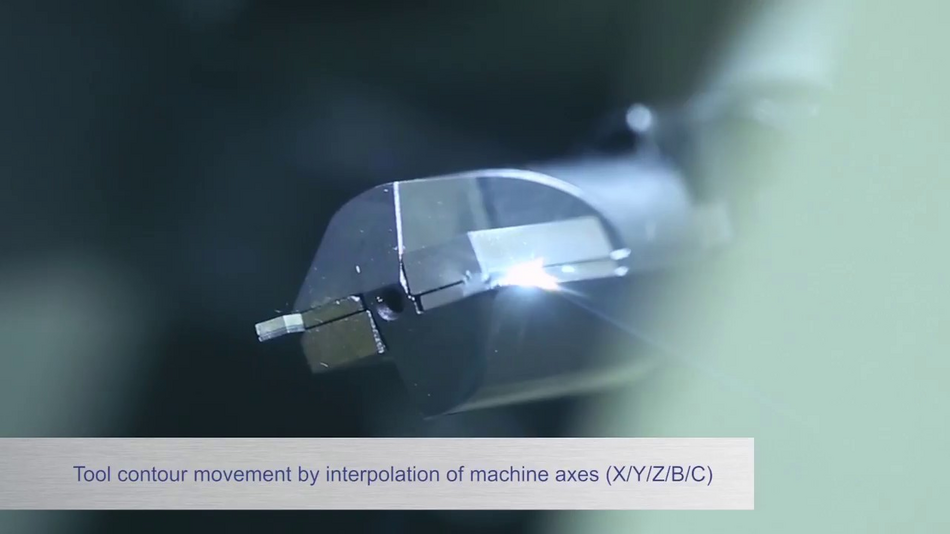

LASER LINE ULTRA
