Usinage laser de précision d’outils diamants tout en un
LASER LINE PRECISION
Données clés

La LASER LINE PRECISION est la machine idéale pour mettre un pied dans la technologie laser pour l’usinage de matériaux ultra durs. La toute nouvelle technologie laser dans la plage de longueurs d'ondes de couleur verte tels que le CBN, PCD, MCD et CVD-D. Avec le procédé Laser Touch Machining® d'EWAG, les géométries les plus complexes peuvent être obtenues avec une qualité de surface parfaite. La LASER LINE PRECISION est l’un des centres de production laser les plus compacts au monde pour les outils diamants.

Features

Construction mécanique

Le bâti de la machine en fonte grise offre une haute stabilité et un excellent amortissement de vibrations.

Entraînements linéaires

La LASER LINE PRECISION dispose de transmissions linéaires X, Y, Z. Les entraînements directs refroidis à l’eau peuvent atteindre une vitesse de déplacement maximale de 15 m/min.

Règles en verre

Les règles en verre intégrées assure une résolution linéaire de 0,0001 mm, et ainsi une précision de positionnement des plus élevées.

Hardware /  logciels

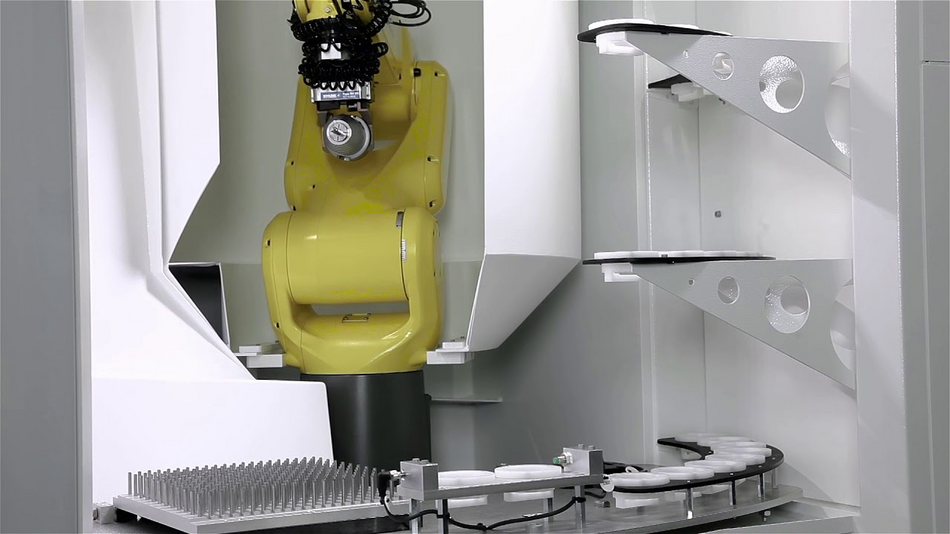

  • Automatisation flexible par robot à 6 axes FANUC avec 24 positions pour HSK63 pour outils rotatifs, et palettiseur pour plaquettes de coupes amovibles.
  • Un stacker entraîné par convoyeur augmente la capacité pour atteindre 8 palettes.
  • Les outils rotatifs sur queue peuvent être usinés sur un mandrin de serrage hydraulique.
  • Station de serrage hydrodynamique pour la fixation des outils rotatifs.
  • Station de mesure 3D pour un positionnement précis et une correction automatique des outils.
  • Axe C hautement dynamique avec serrage d’outil HSK63.
  • Station de serrage automatique pour les plaquettes de coupe amovibles.
Données techniques
kg / cm
lb / pouces

Axes linéaires

Trajet max. de déplacement pour l'axe X 440 mm
Vitesse max. de déplacement pour l'axe X 5'000 mm/min
Trajet max. de déplacement pour l'axe Y 140 mm
Vitesse max. de déplacement pour l'axe Y 5'000 mm/min
Trajet maxi. de déplacement pour l'axe Z 170 mm
Vitesse max. de déplacement pour l'axe Z 15'000 mm/min

Laser

Longueur d'ondes 532 nm
Fréquence d'impulsions 50 - 300 kHz

Axes de rotation

Plage de pivotement pour l'axe B 220 °
Plage de pivotement pour l'axe C ∞ °

Données de la pièce

Longueur de la pièce 0 - 250 mm
Diamètre de la pièce 0 - 200 mm
Poids max. de la pièce à usiner 5 kg

Axes linéaires

Trajet max. de déplacement pour l'axe X 17,323 inch
Vitesse max. de déplacement pour l'axe X 197 inch/min
Trajet max. de déplacement pour l'axe Y 5,512 inch
Vitesse max. de déplacement pour l'axe Y 197 inch/min
Trajet maxi. de déplacement pour l'axe Z 6,693 inch
Vitesse max. de déplacement pour l'axe Z 591 inch/min

Laser

Longueur d'ondes 532 nm
Fréquence d'impulsions 50 - 300 kHz

Axes de rotation

Plage de pivotement pour l'axe B 220 deg
Plage de pivotement pour l'axe C ∞ deg

Données de la pièce

Longueur de la pièce 0 - 9,843 inch
Diamètre de la pièce 0,004 - 7,874 inch
Poids max. de la pièce à usiner 11,0 lbs
